150DVZ-400A立式渣漿泵
材質:
高鉻合金耐磨材質。
型號意義:
150：出口直徑； DVZ：產品系列； A：葉輪葉片5；35：葉輪直徑35cm。
流量:
99-364m3/h
揚程:
3-17.9m
功率:
7.5-37kW
應用范圍:
主要用于礦山,冶金,市政,電力,煤碳,石油,化工,建材等行業。
產品描述
售后承諾
訂貨流程
該產品為立式離心渣漿泵，浸入液下，適于輸送磨蝕性，粗顆粒、高濃度渣漿。不需要任何軸封和軸封水，在吸入量不足的工況下也能正常工作。
產品性能參數
流量：Q=99-364m³/h
揚程：H=3-17.9m
轉速：n=490-980r/min
最高效率：η=68.1%
出口直徑：d1=150mm
葉輪直徑：D=350mm
葉輪片數：N=5
許過粒徑：d=10mm
電機功率：P=7.5-37kW
外形尺寸：L×W×H=3093×1150×1150
泵重：Wt.=800kg

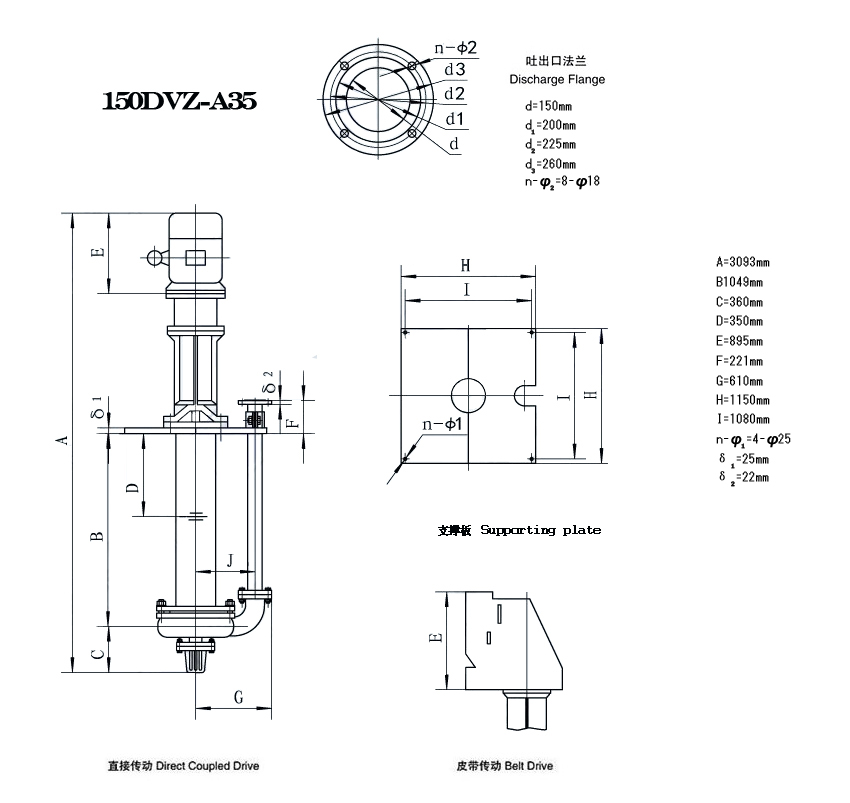

產品外形及安裝尺寸圖
 |
產品零部件名稱及材質
| 零件代號 | 零件名稱 | 單重 | 數量 | 材料名稱材質及規格 | 備注 |
| 150DVZ-35-1 | 葉輪 | 45.5 | 1 | GLH-1 | |
| 150DVZ-35-2 | 護套 | 153 | 1 | GLH-1 | |
| 150DVZ-35-4 | 后護板 | 38 | 1 | GLH-1 | |
| 150DVZ-35-5 | 軸套 | 2.66 | 1 | HT200 | |
| 150DVZ-35-6 | 支架 | 97.8 | 1 | Q235-A | 組件 |
| 150DVZ-35-7,14 | 支撐板 | 232.5 | 1 | Q235-A | 組件 |
| 150DVZ-35-8 | 軸承體 | 68 | 1 | HT200 | |
| 150DVZ-35-10 | 密封環 | 0.52 | 1 | HT200 | |
| 150DVZ-35-19 | 圓螺母M64×2(左) | 0.34 | 1 | 45 | |
| 150DVZ-35-20 | 鍵C18×110 | 0.17 | 1 | 45 | |
| 150DVZ-35-11 | 上軸承壓蓋 | 2.73 | 1 | Q235-A | |
| 150DVZ-35-12 | 下軸承壓蓋 | 2.42 | 1 | Q235-A | |
| 150DVZ-35-3 | 軸 | 67.6 | 1 | 45 | |
| 150DVZ-35-13 | 出水管 | 46 | 1 | Q235-A | 組件 |
| 150DVZ-35-16 | 下濾網 | 11.4 | 1 | Q235-A | |
| 150DVZ-35-17 | 電機支座 | 53.2 | 1 | Q235-A | |
| 80DVZ-36-11-1 | 泵聯軸器 | 12.7 | 1 | HT200 | |
| 150DVZ-35-17A-1 | 電機聯軸器 | 14.5 | 1 | HT200 | |
| 80DVZ-36-11-3,4,5 | 柱銷 | 0.15 | 10 | 45 | 組件 |
| 膠件 | 1 | 組件 | |||
| 363*6 | O型圈 | 1 | 橡膠I-2 | 膠接 | |
| 71*3.55 | O型圈 | 2 | 橡膠I-2 | 膠接 | |
| PD80×115×12 | 油封 | 1 | 橡膠I-2 | ||
| 2216 | 軸承 | 1 | |||
| 46314 | 軸承 | 2 |
您可電話咨詢 0311-88707799，了解更多詳細產品數據。
